不銹鋼電動高壓球閥規格型號Q961N、Q941F/W、Q911F維護措施

1、球閥Q41H：緊密可靠。有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
2、球閥Q41F：在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

球閥附加代號：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式；
球閥名稱代號：Q表示球閥；
球閥驅動代號：2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代號；
連接方式代號：1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式；
結構型式代號：浮動式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材質代號：B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑料、蒙乃爾P、Y硬質合金、W閥體直接加工；
壓力等級代號：16表示壓力為16公斤（1.6Mpa）最大可到64Mpa；
150LB表示磅級壓力，最大耐壓等級可達2500LB（150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）；
5K表示日級壓力，最大壓力63K;
閥體材質代號：A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。
 不銹鋼電動高壓球閥

閥體形式	三段式鍛造閥體
公稱壓力	PN16.0、32.0 MPa;ANSI 150、300、600、900、2500LB
連接形式	法蘭式、焊接式、螺紋式(適用于PN32MPa-50MPa以內)
密封填料	V型PTFE填料、柔性石墨填料等
閥芯形式	O型球體閥芯
流量特性	近似快開特性
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1	350：1
配置執行機構	可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

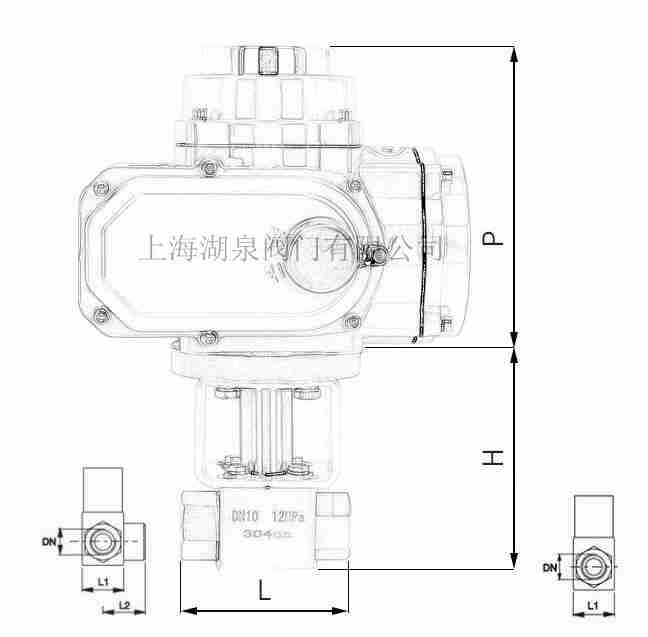

不銹鋼電動高壓球閥規程型號尺寸

通徑	Q961N-100/160、Q961N-100/160P						Q961N-320、Q961N-320P
	管螺紋	尺寸					管螺紋	尺寸
		d	L	H	W	E		H	W	SW	L
6	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	1 1 /4	25	120	64.5	146	60	1 1 /4	115	300	70	120
40	1 1 /2	32	130	76	254	65	1 1 /2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150

不銹鋼電動高壓球閥維護措施
（1）設備要達到整齊、清潔、堅固、潤滑、工程機械招聘防腐、安全等地作業內容、作業方法、使用地工器具及材料、達到地標準及注意事項；
（2）日常陽光機械檢查維護及定期檢查地部位、方法和標準；
（3）檢查和評定操作工人維護設備程度地內容和方法玻璃機械等。
1、建議使用單位派專人負責使用保養。 2、不銹鋼電動高壓球閥應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。 3、不銹鋼電動高壓球閥較長時間不用時，應關閉閥前手動閥，重新啟用時，不銹鋼高壓球閥應將 閥體內臟污排除干凈，并作試動作數次，待開關正常后方可投入使用。 4、、不銹鋼電動高壓球閥從管路上卸下不用時，應將內部及零件拭凈并用壓縮空氣吹凈儲存。 5、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。 6、工作時，要注意電動閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定 壓差范圍內。
